ШУО СПЕКТР - документация для проектировщиков

Трехфазные шкафы СПЕКТР (питание ~380В, 50Гц)

	1 контактор	2 контактора	3 контактора	4 контактора	5 контакторов	6 контакторов

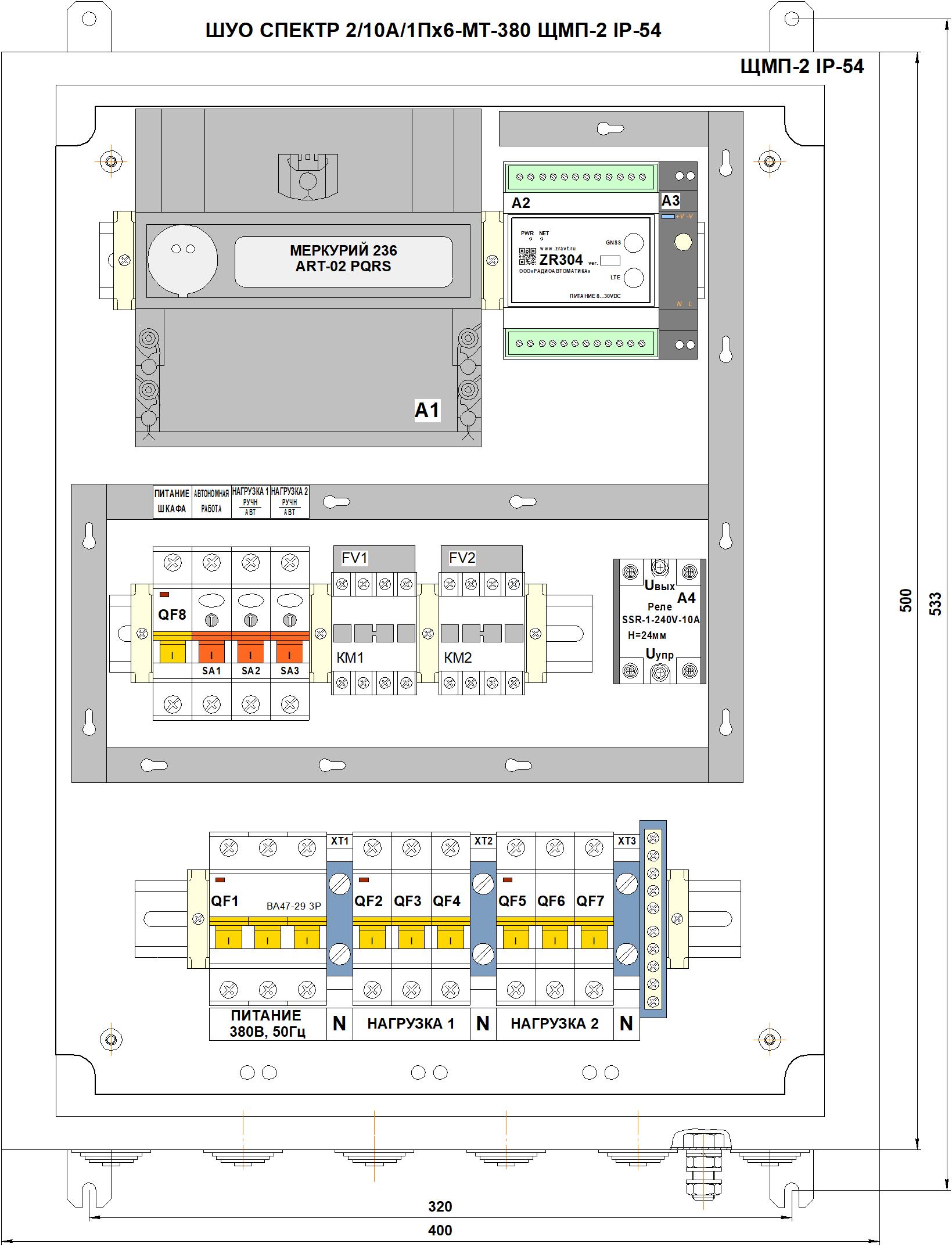

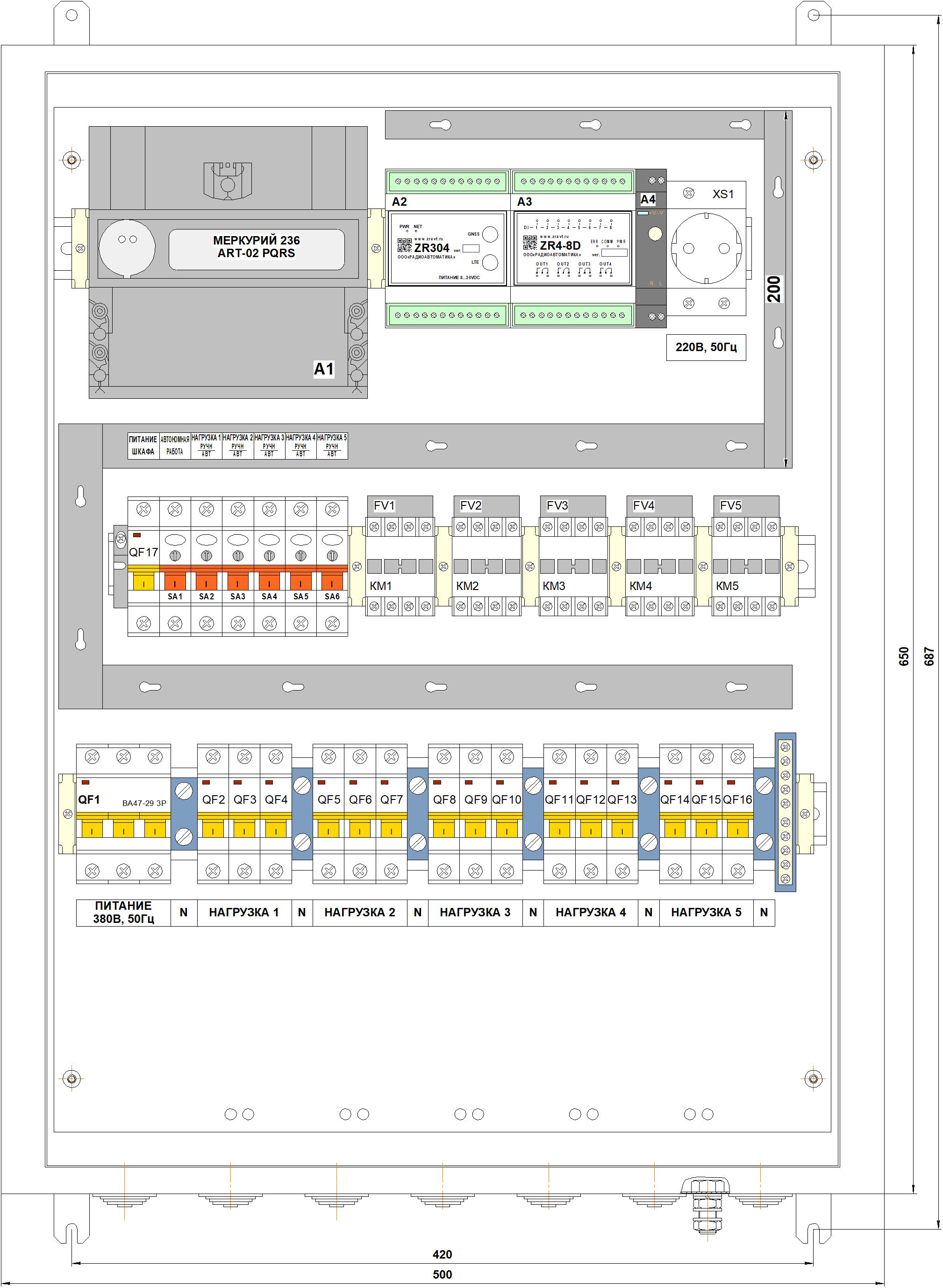

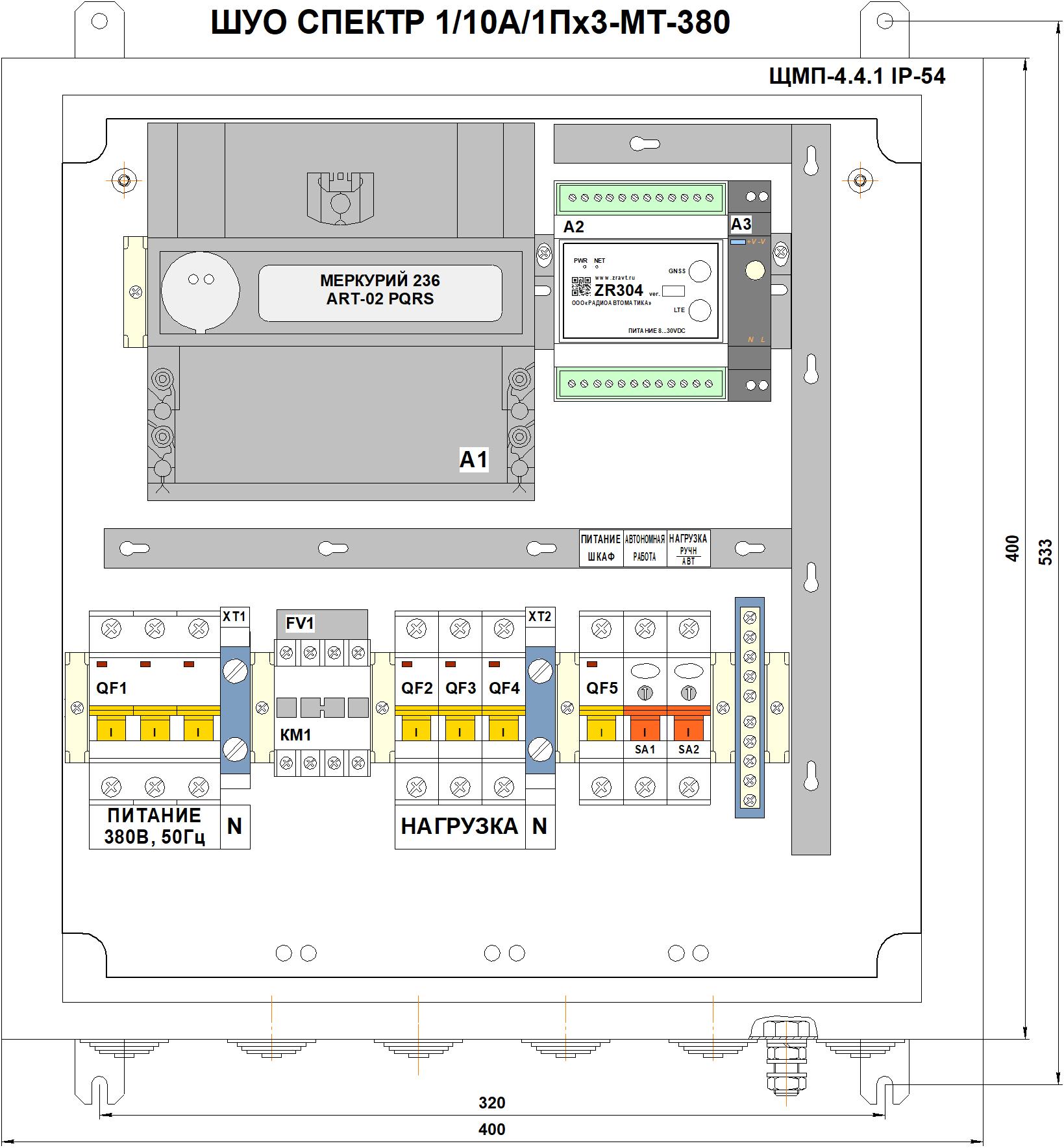

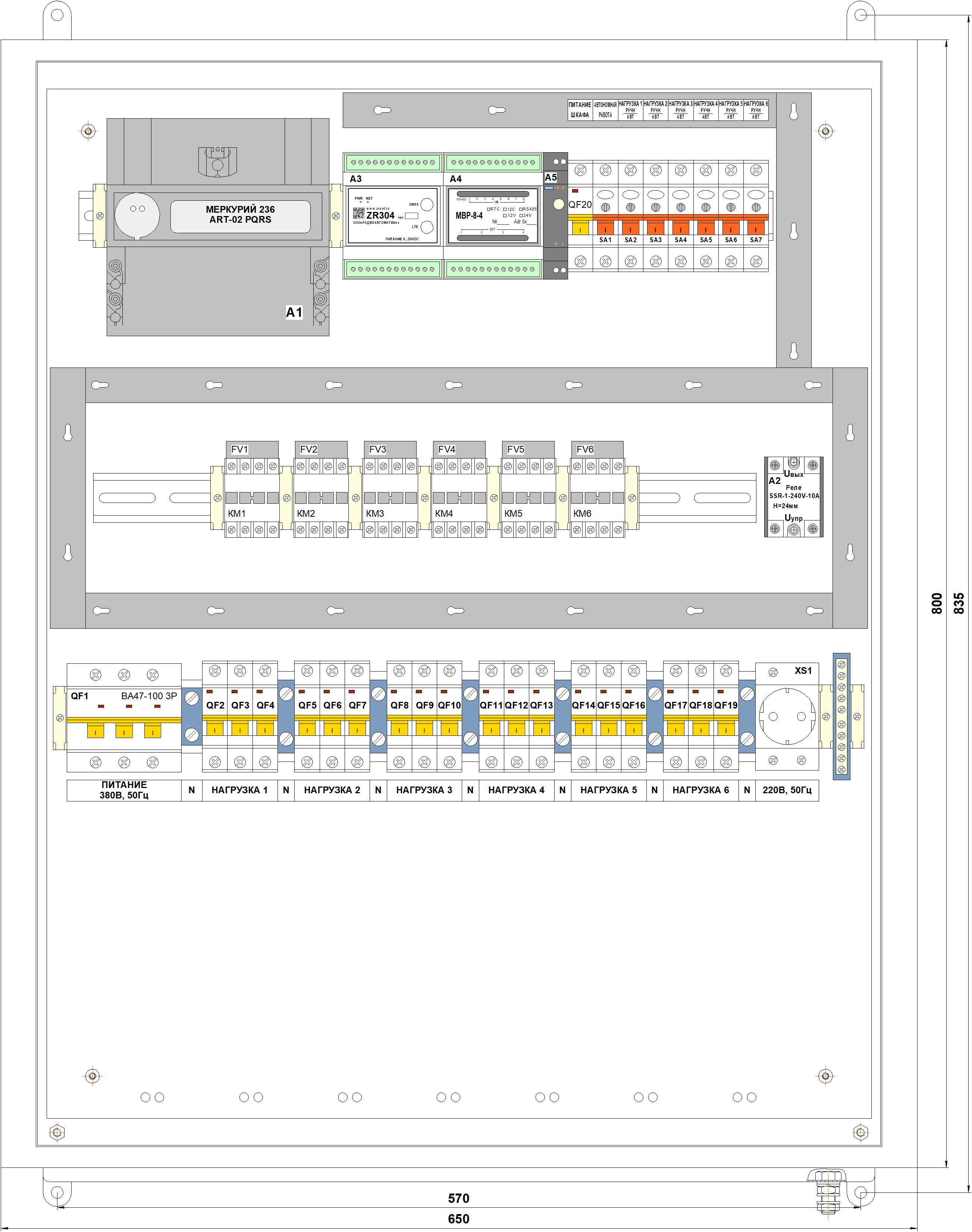

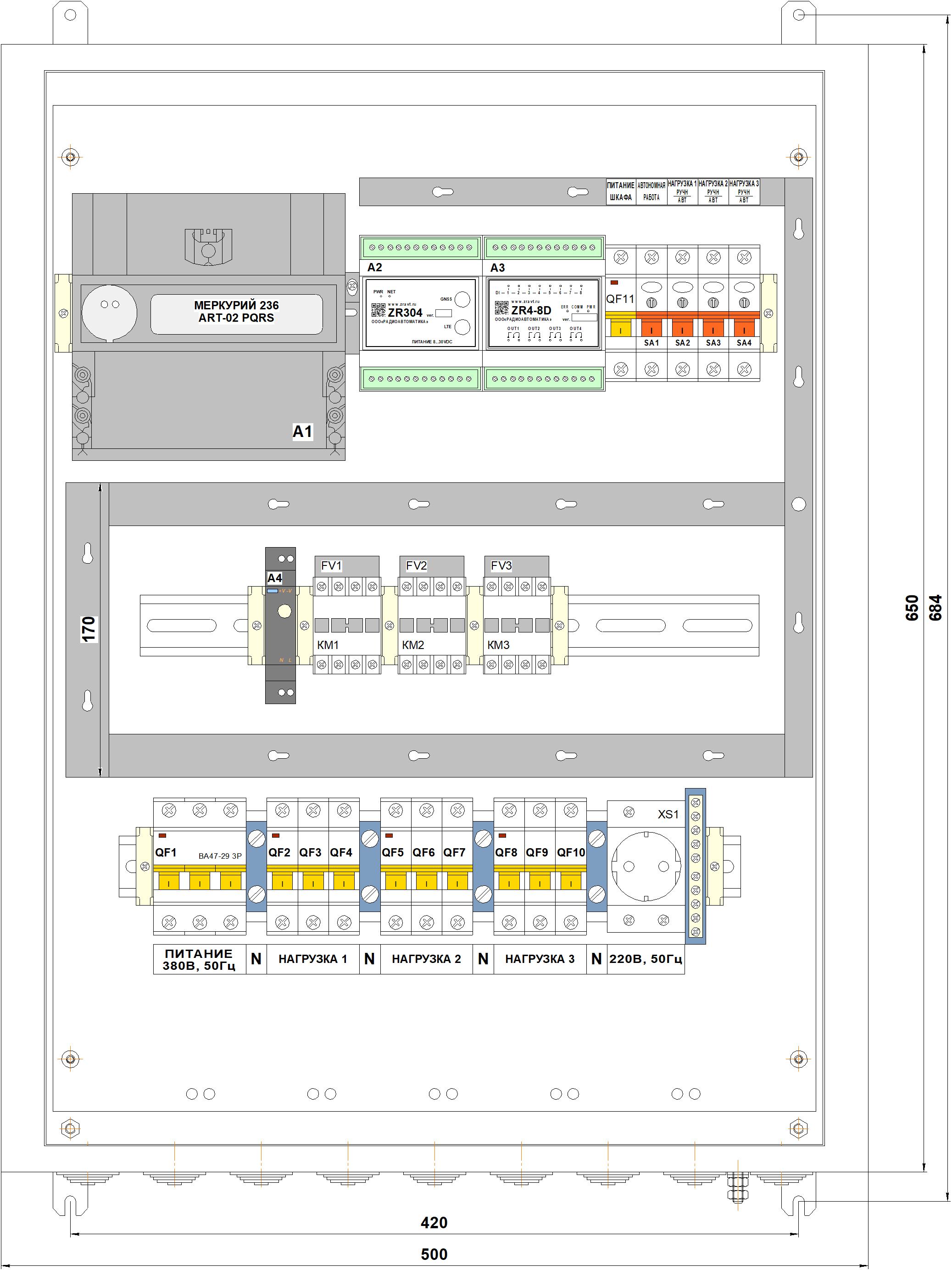

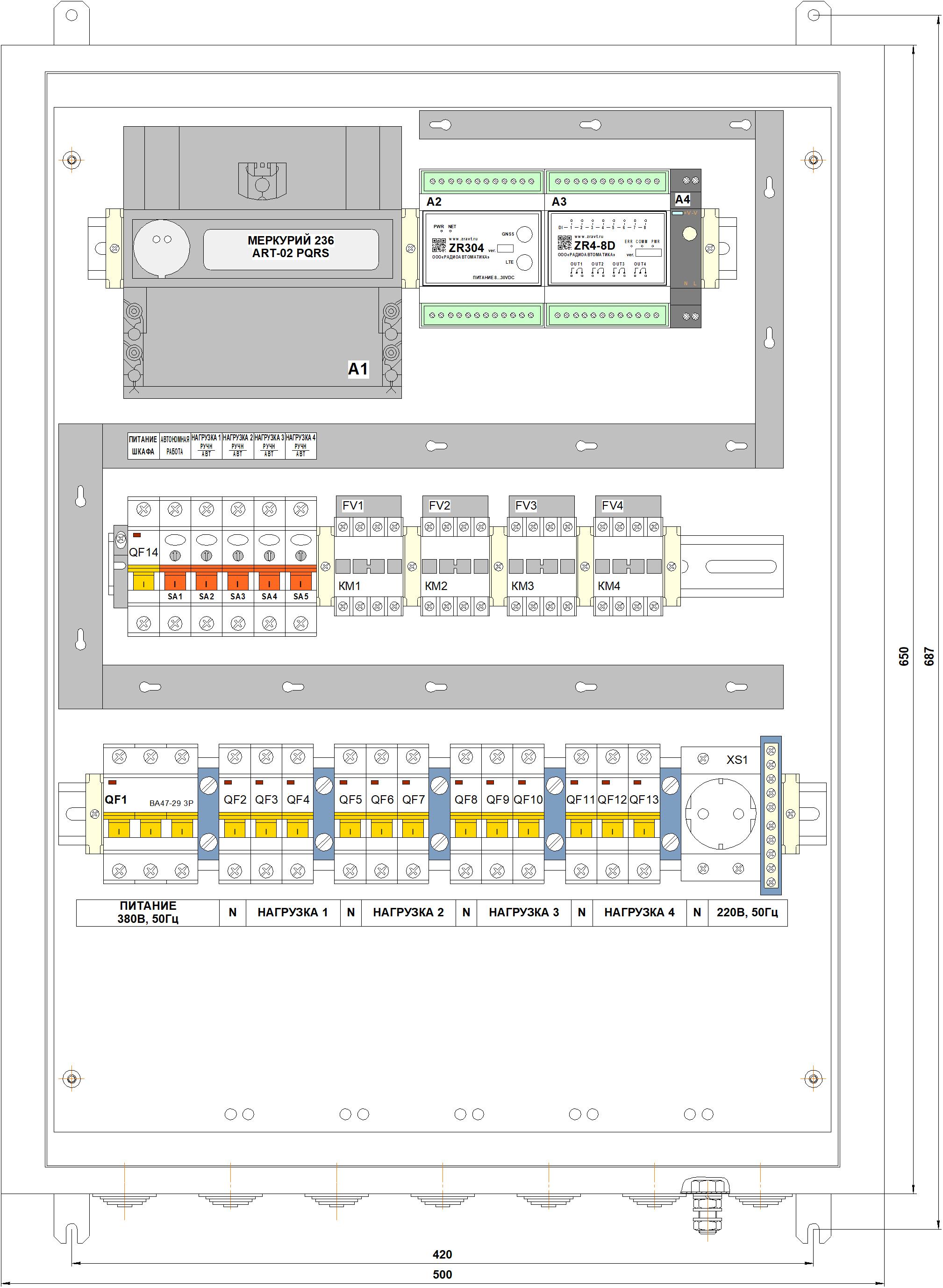

10А	СПЕКТР-1/10А/1Пх3-МТ-380 P=6кВт (10А ~220В х 3шт) Состав и схема Чертеж	СПЕКТР-2/10А/1Пх6-МТ-380 P=12кВт (10А ~220В х 6шт) Состав и схема Чертеж	СПЕКТР-3/10А/1Пх9-МТ-380 P=18кВт (10А ~220В х 9шт) Состав и схема Чертеж	СПЕКТР-4/10А/1Пх12-МТ-380 P=24кВт (10А ~220В х 12шт) Состав и схема Чертеж	СПЕКТР-5/10А/1Пх15-МТ-380 P=30кВт (10А ~220В х 15шт) Состав и схема Чертеж	СПЕКТР-6/10А/1Пх18-МТ-380 P=36кВт (10А ~220В х 18шт) Состав и схема Чертеж

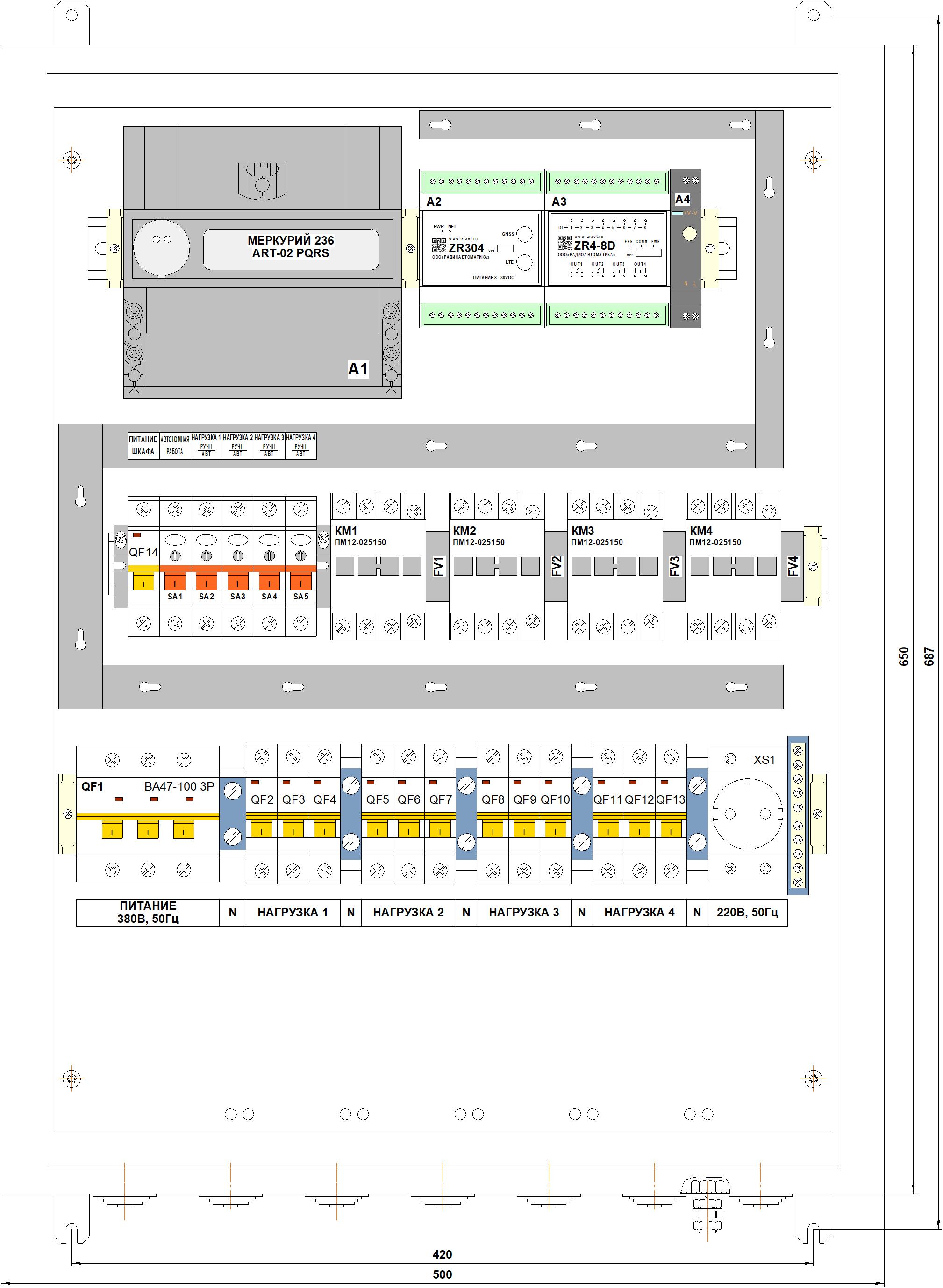

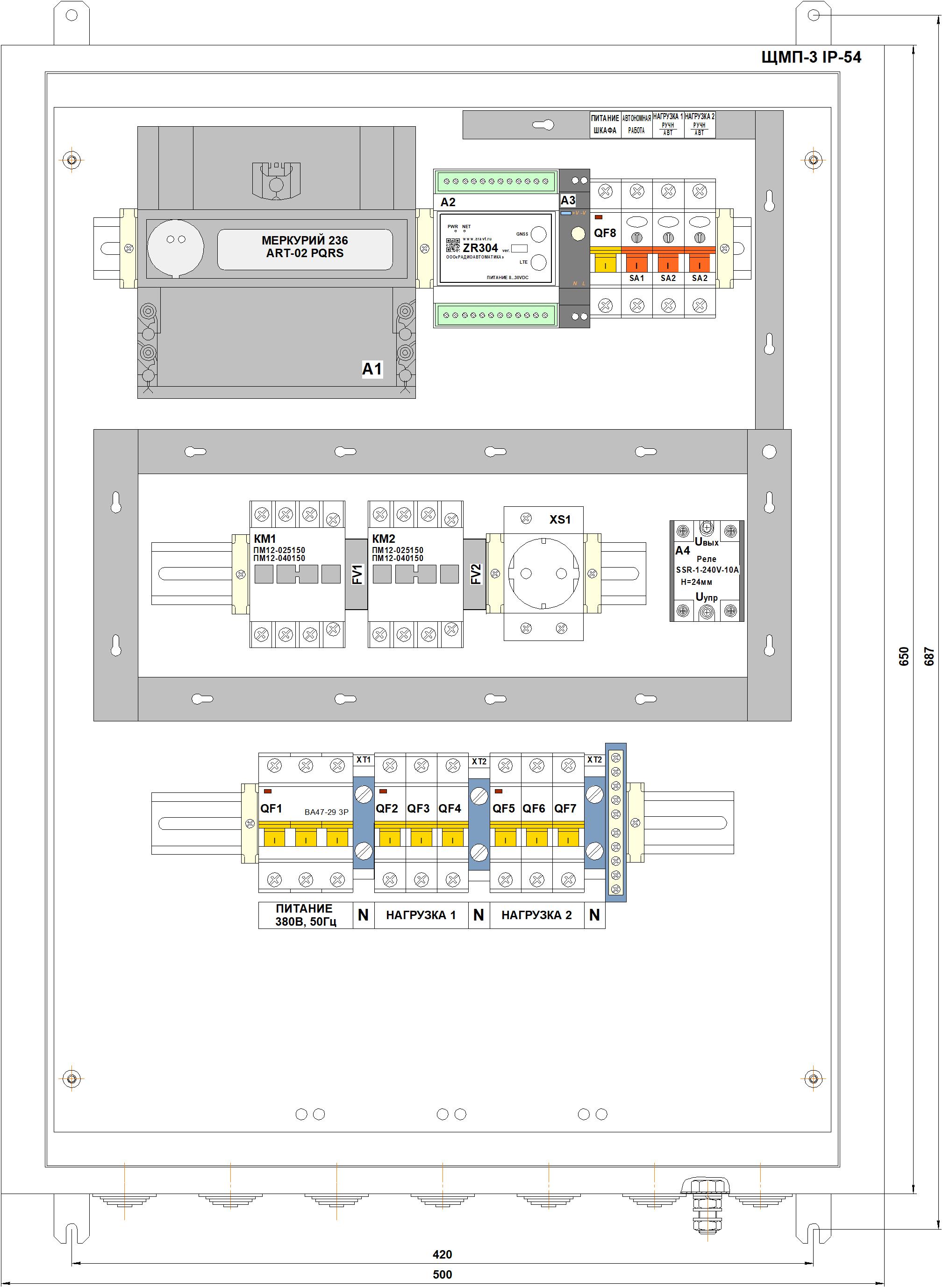

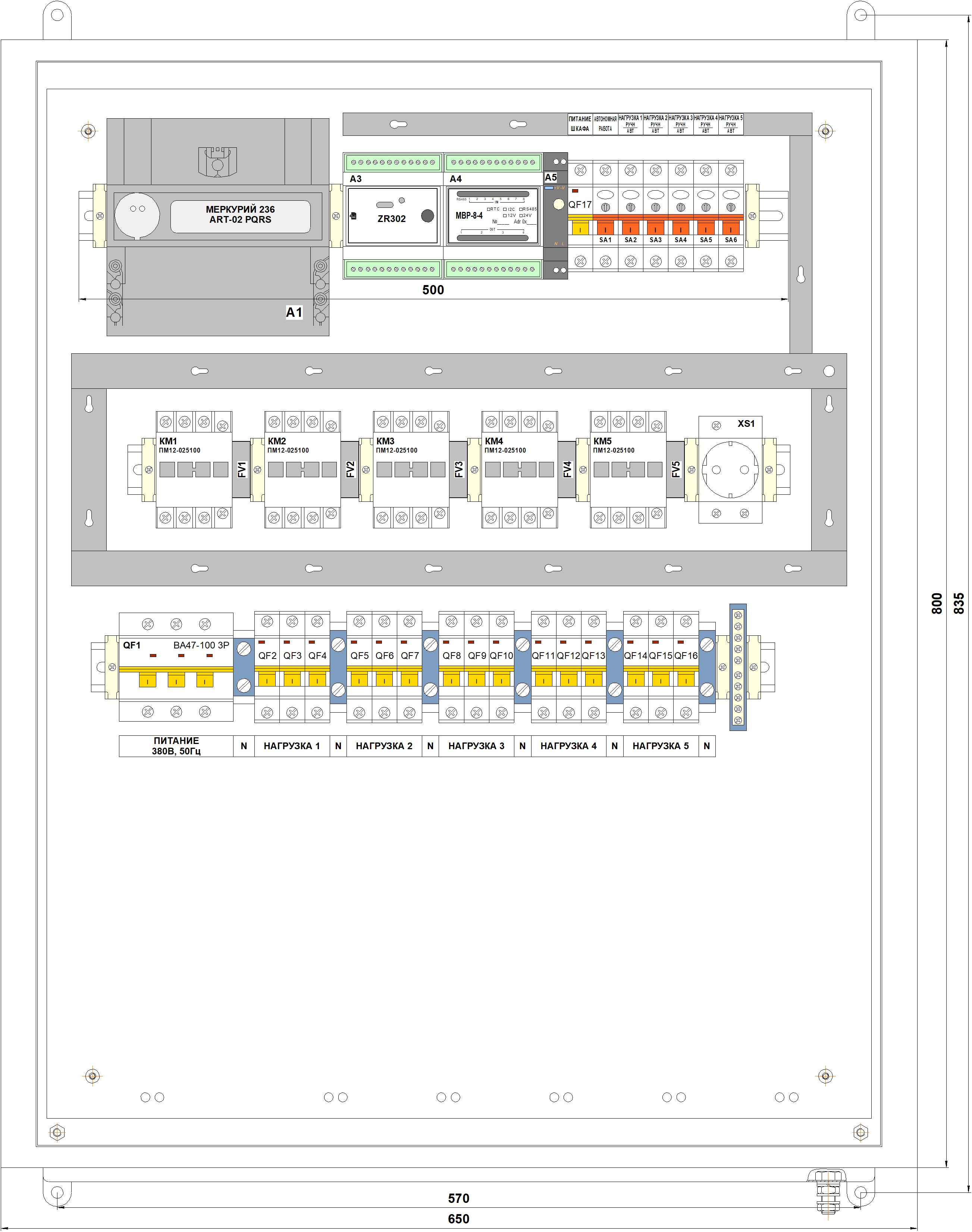

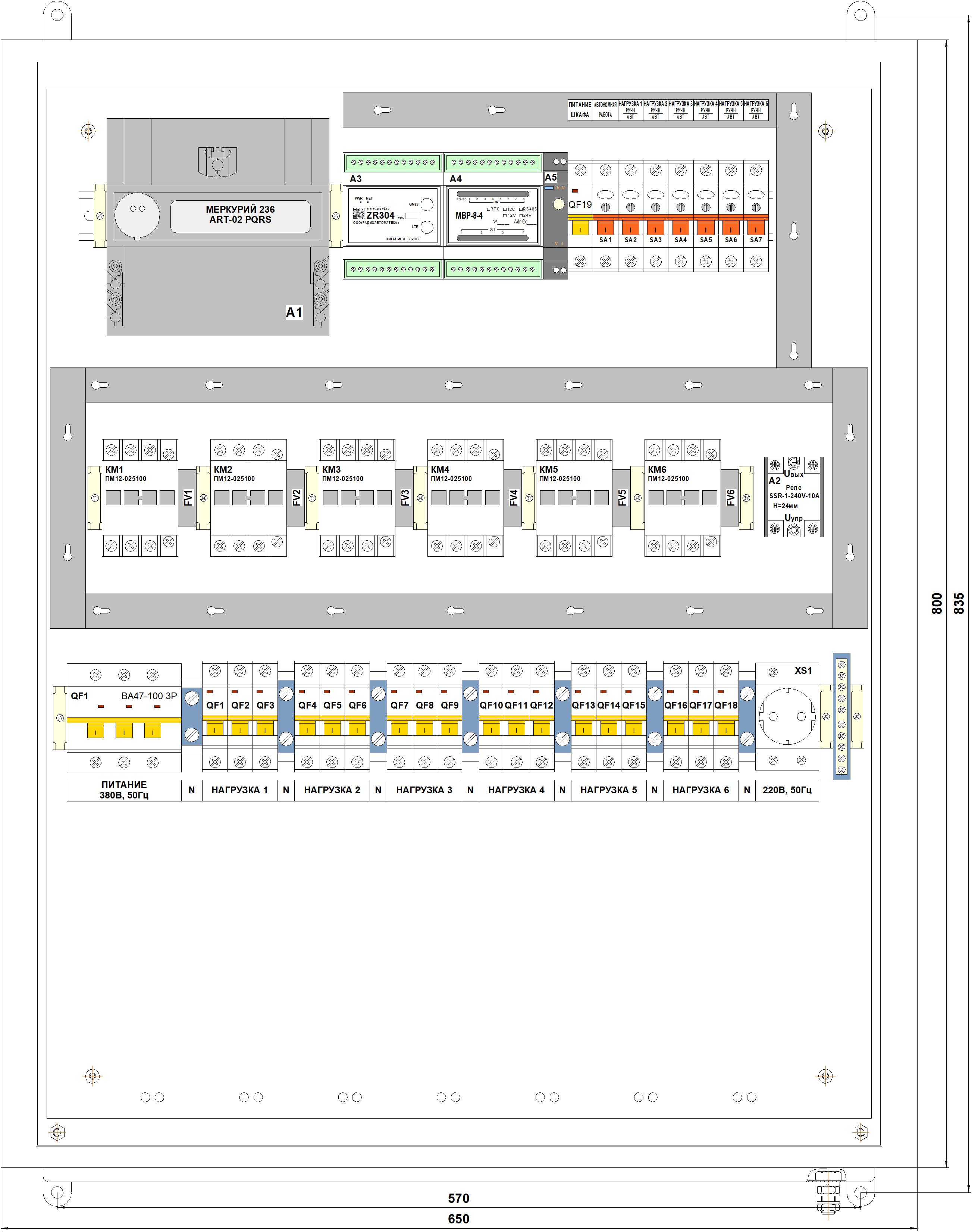

25А	СПЕКТР-1/25А/1Пх3-МТ-380 P=15кВт (25А ~220В х 3шт) Состав и схема Чертеж	СПЕКТР-2/25А/1Пх6-МТ-380 P=30кВт (25А ~220В х 6шт) Состав и схема Чертеж	СПЕКТР-3/25А/1Пх9-МТ-380 P=45кВт (25А ~220В х 9шт) Состав и схема Чертеж	СПЕКТР-4/25А/1Пх12-МТ-380 P=60кВт (25А ~220В х 12шт) Состав и схема Чертеж	СПЕКТР-5/25А/1Пх15-МТ-380 P=60кВт (20А ~220В х 15шт) Состав и схема Чертеж	СПЕКТР-6/25А/1Пх18-МТ-380 P=60кВт (16А ~220В х 18шт) Состав и схема Чертеж

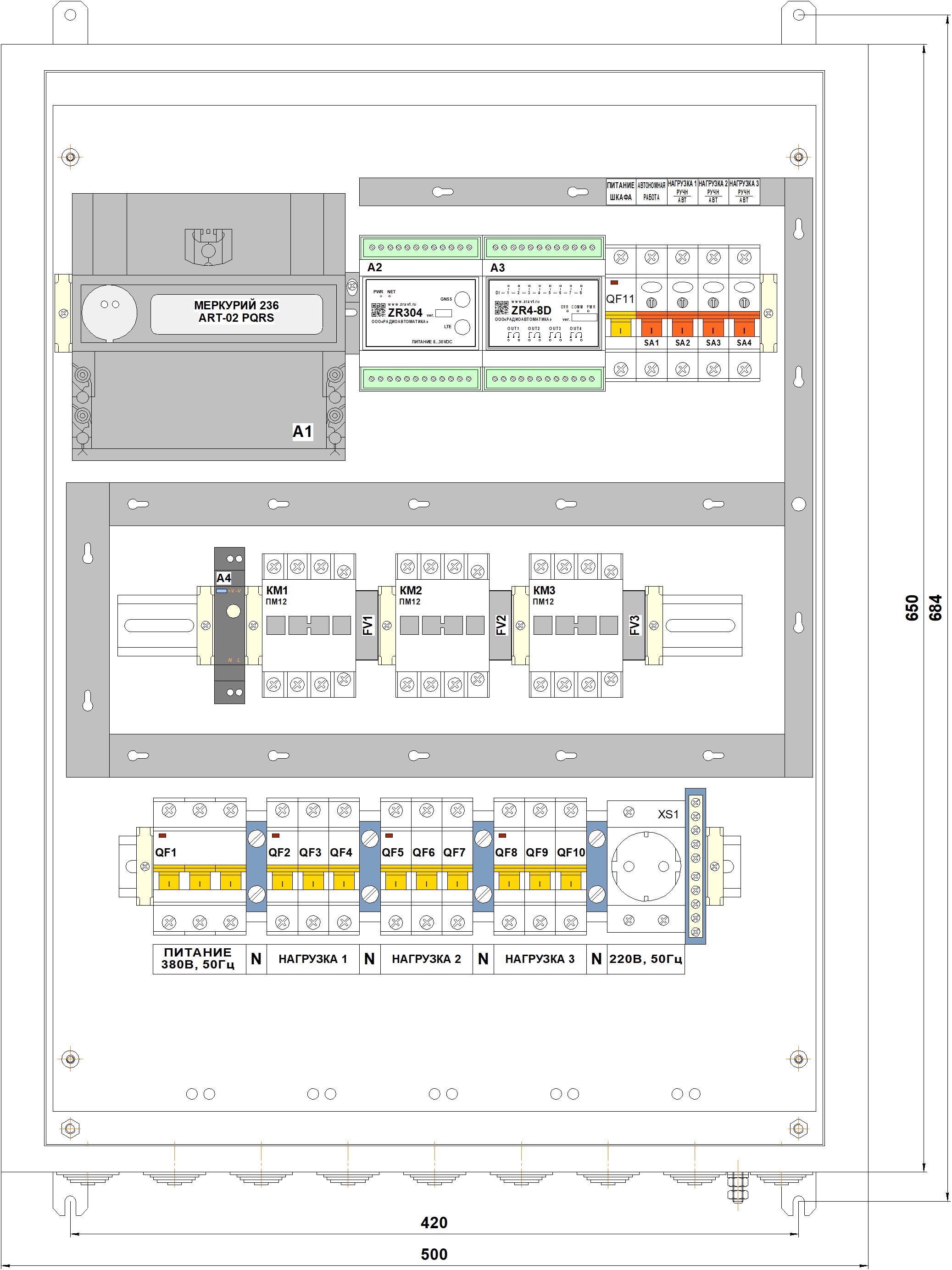

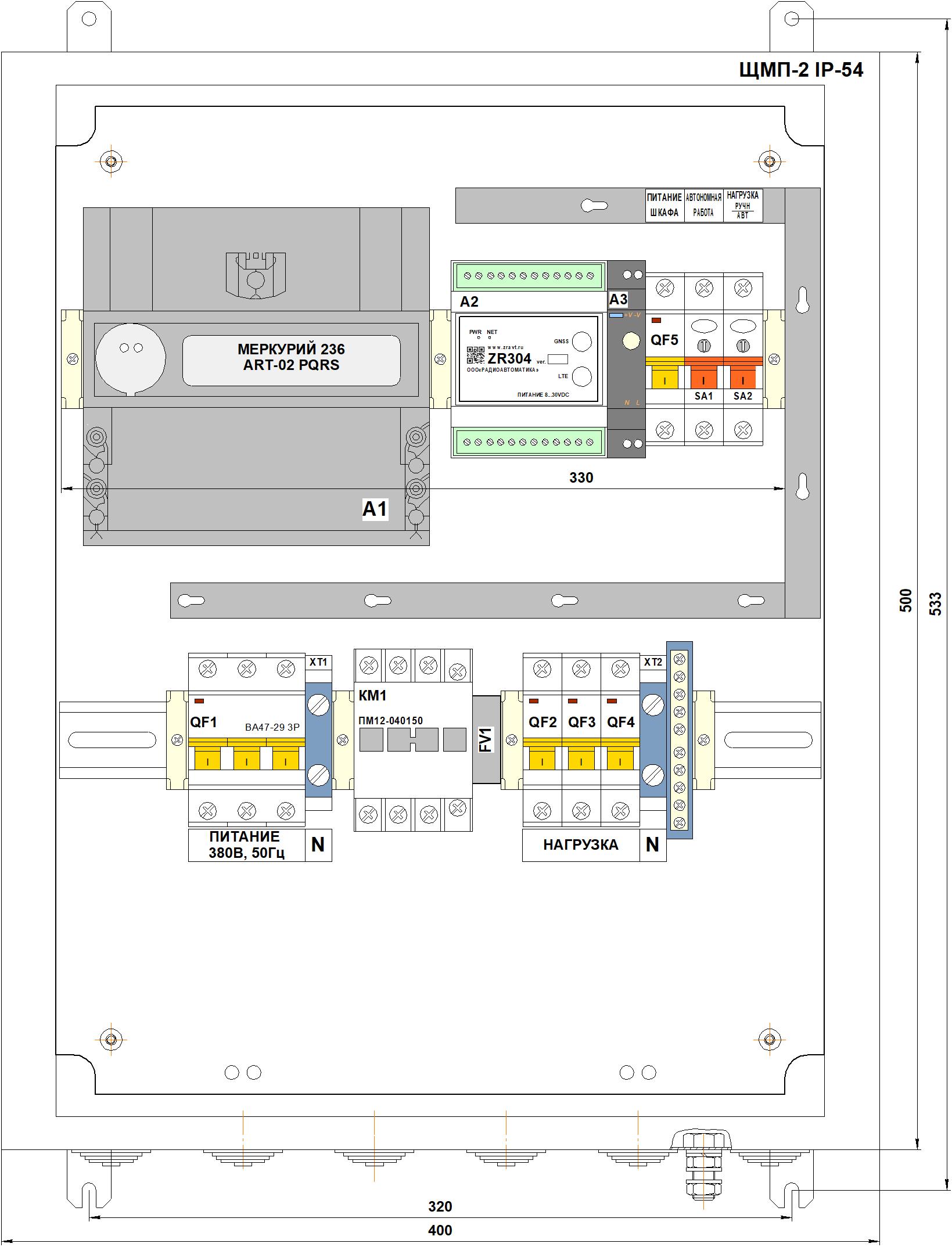

40А	СПЕКТР-1/40А/1Пх3-МТ-380 P=24кВт (40А ~220В х 3шт) Состав и схема Чертеж	СПЕКТР-2/40А/1Пх6-МТ-380 P=48кВт (40А ~220В х 6шт) Состав и схема Чертеж	СПЕКТР-3/40А/1Пх9-МТ-380 P=60кВт (32А ~220В х 9шт) Состав и схема Чертеж	СПЕКТР-4/40А/1Пх12-МТ-380 P=60кВт (25А ~220В х 12шт) Состав и схема Чертеж	-	-

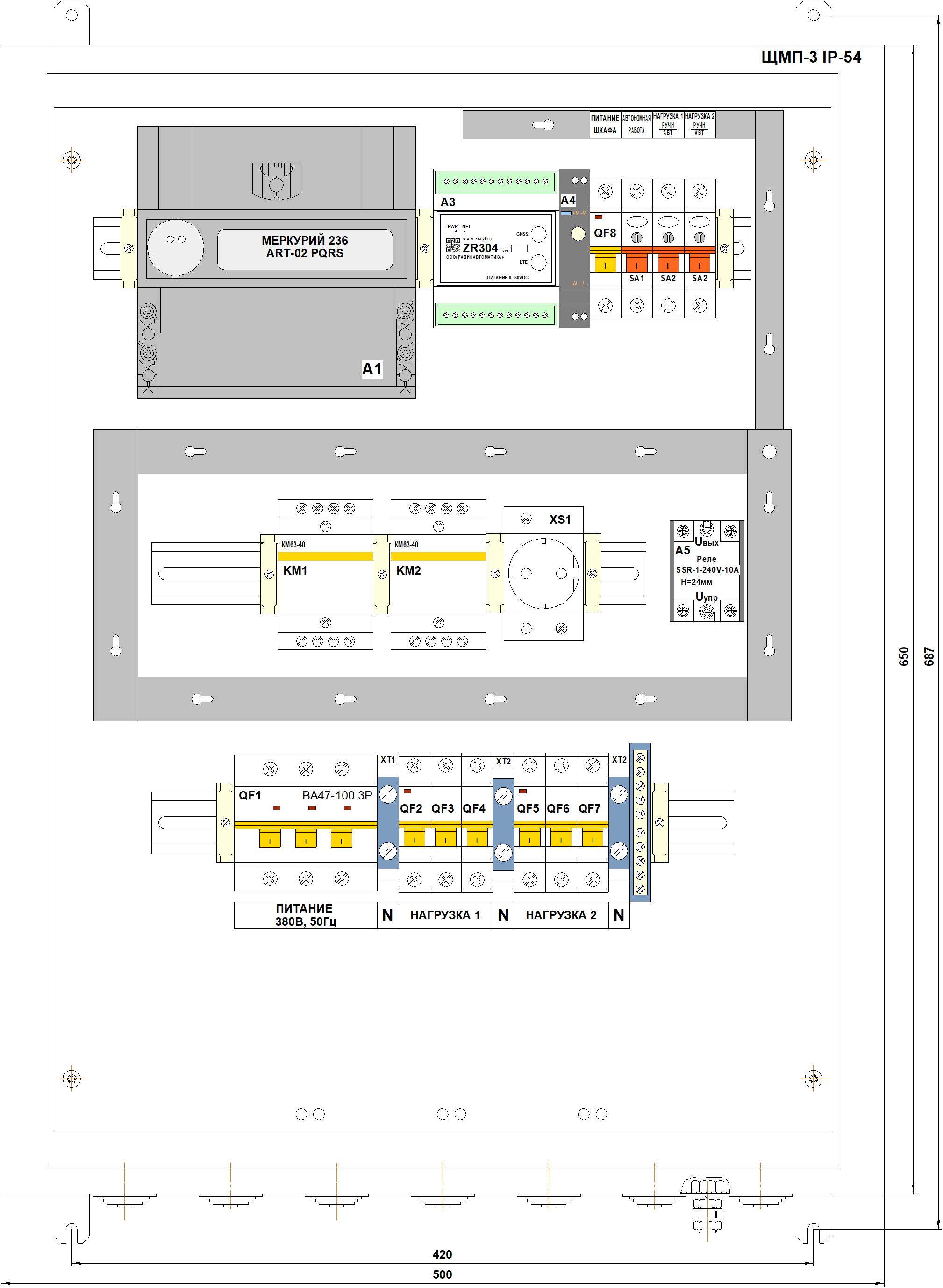

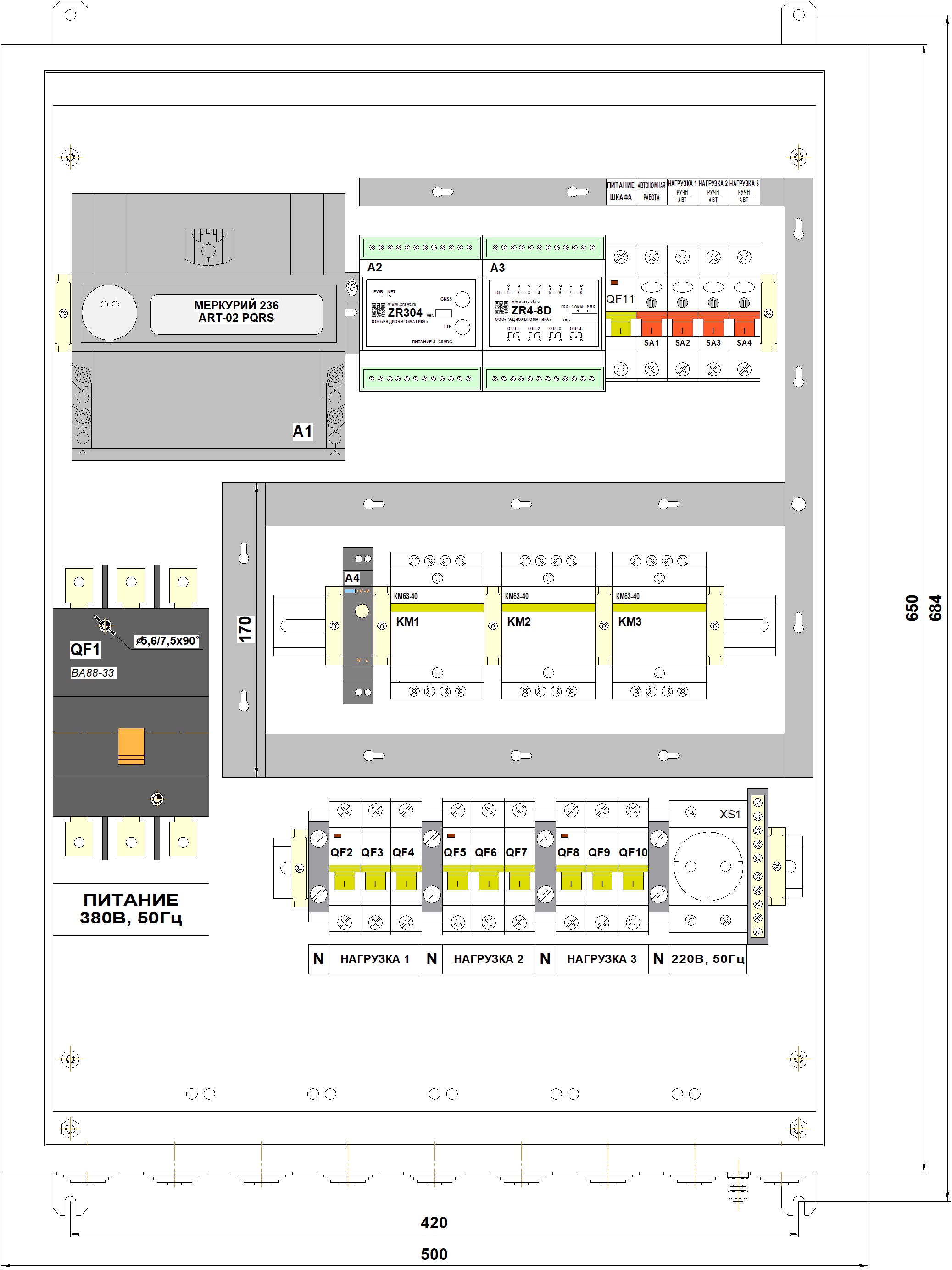

63А	СПЕКТР-1/63А/1Пх3-МТ-380 P=37кВт (63А ~220В х 3шт) Состав и схема Чертеж	СПЕКТР-2/63А/1Пх6-МТ-380 P=60кВт (50А ~220В х 6шт) Состав и схема Чертеж	СПЕКТР-3/63А/1Пх9-МТ-380 P=60кВт (32А ~220В х 9шт) Состав и схема Чертеж	-	-	-

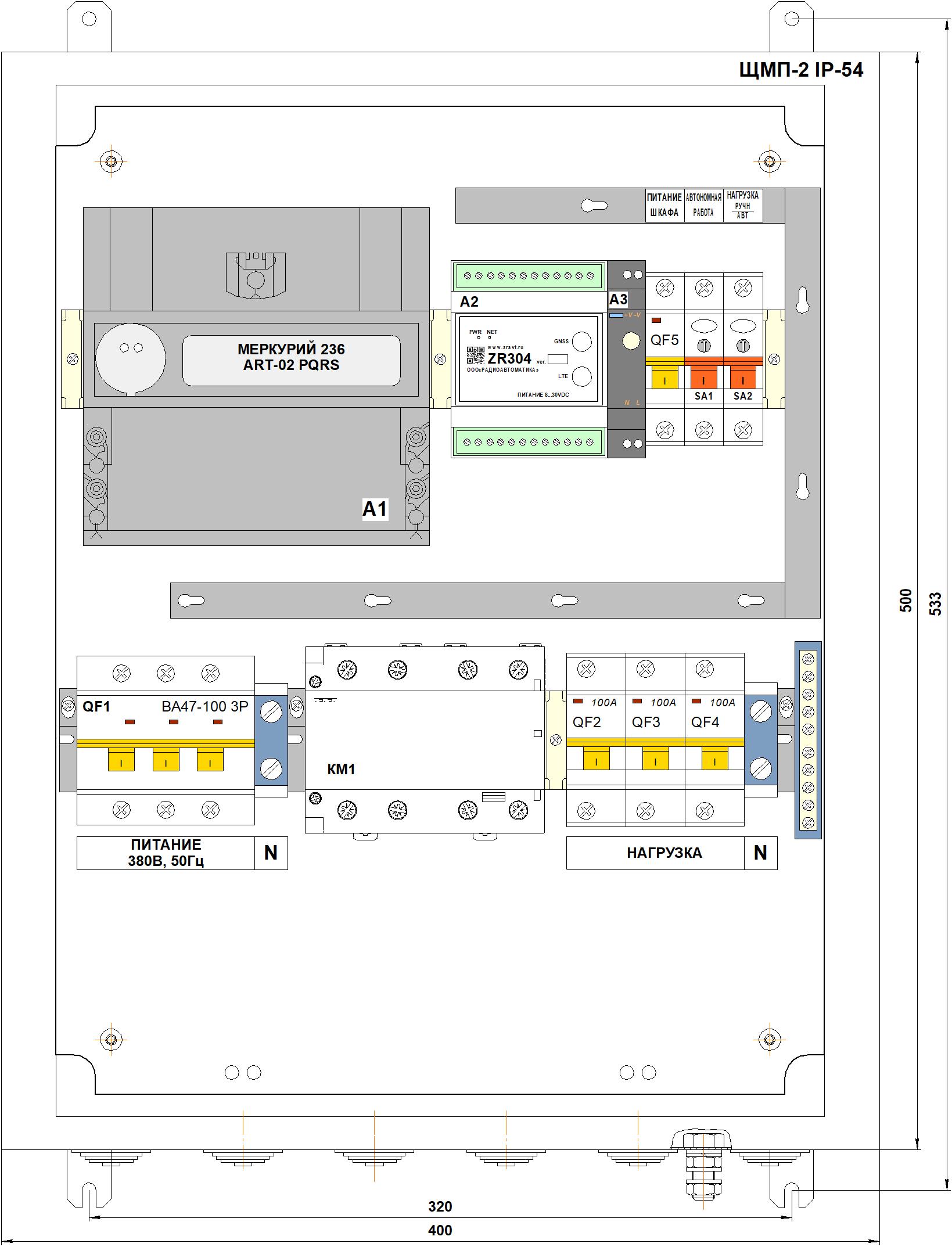

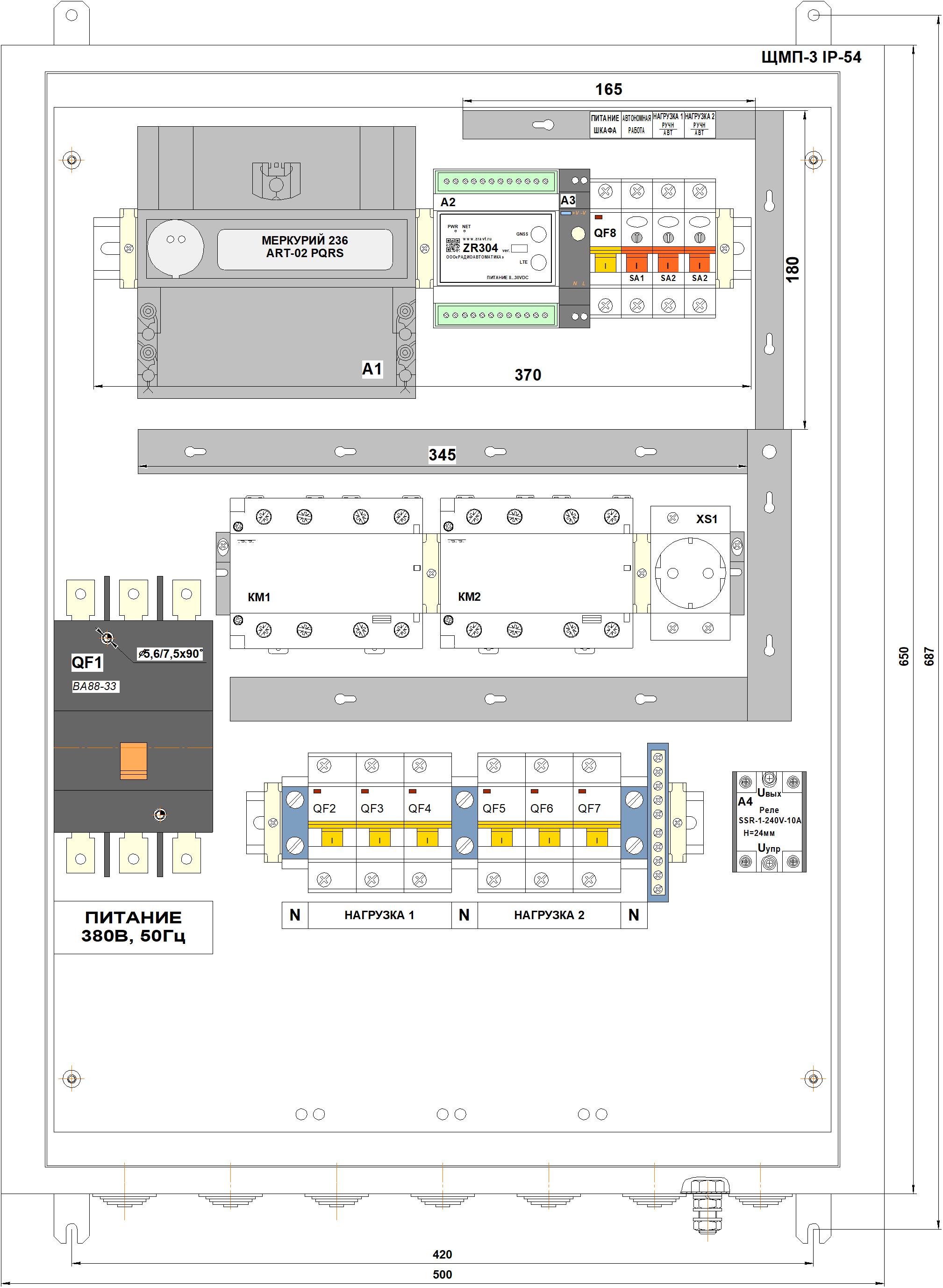

100А	СПЕКТР-1/100А/1Пх3-МТ-380 P=60кВт (100А ~220В х 3шт) Состав и схема Чертеж	СПЕКТР-2/100А/1Пх6-МТ-380 P=60кВт (50А ~220В х 6шт) Состав и схема Чертеж	-	-	-	-

Однофазные шкафы СПЕКТР (питание ~220В, 50Гц)

	1 контактор	2 контактора	3 контактора	4 контактора	5 контакторов	6 контакторов

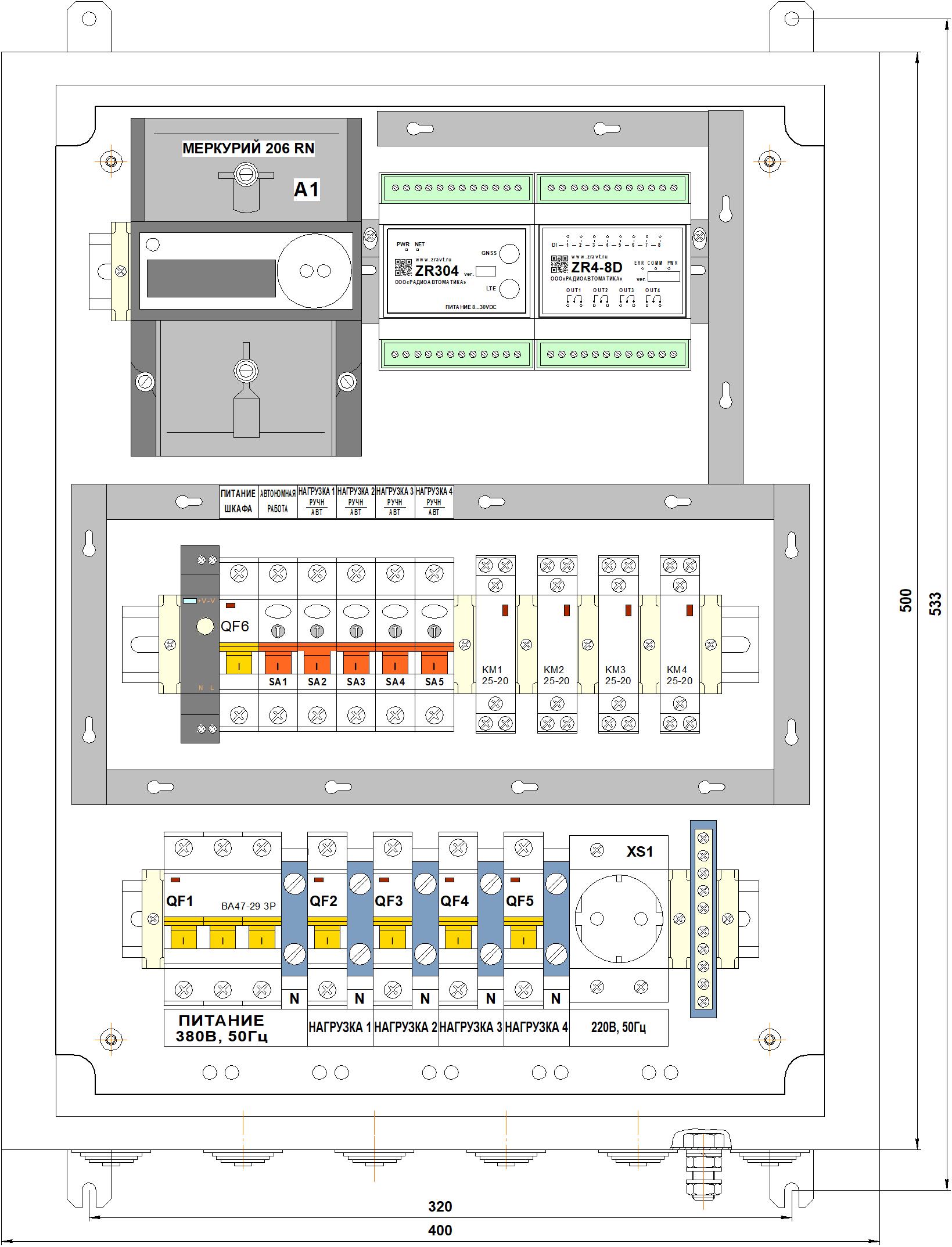

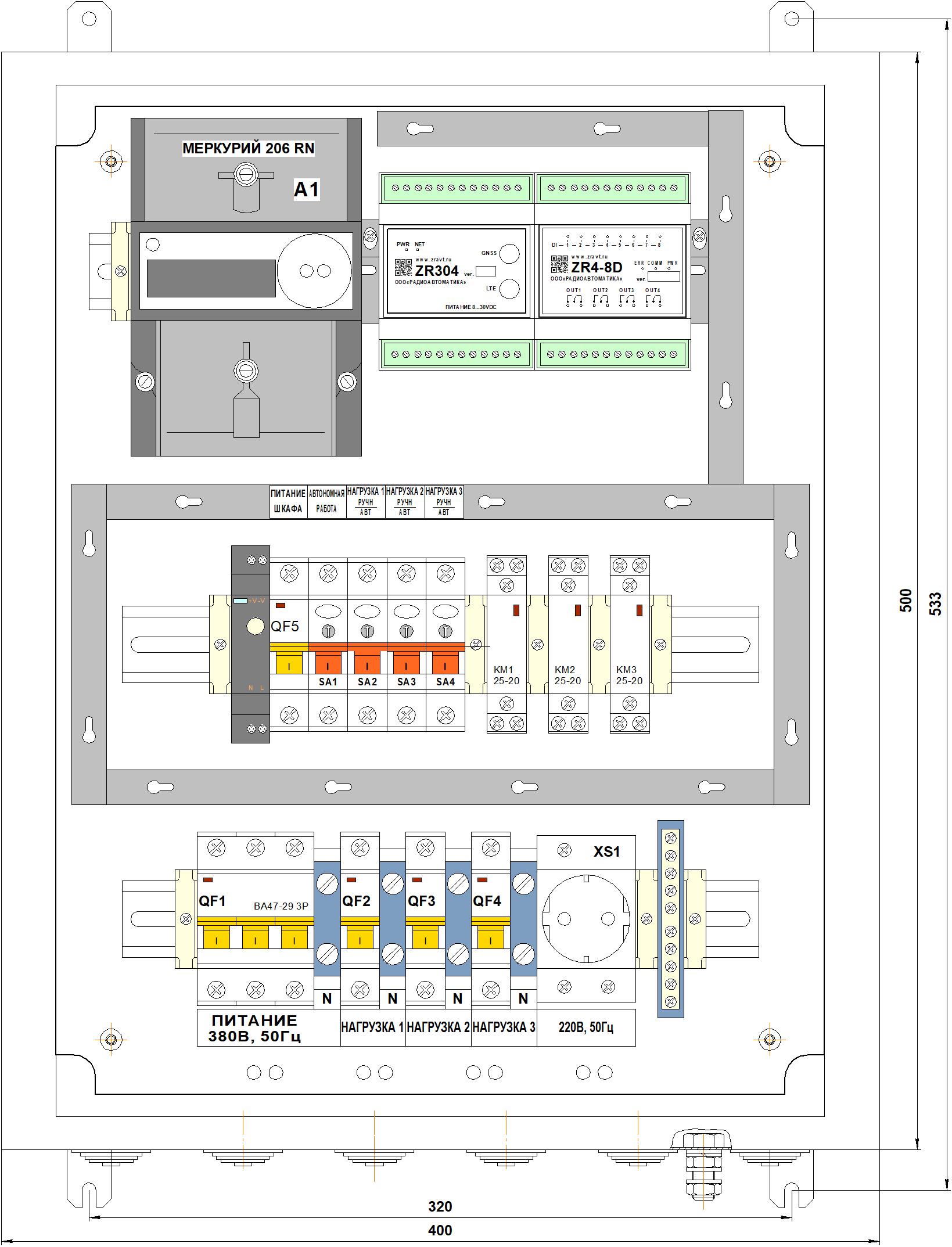

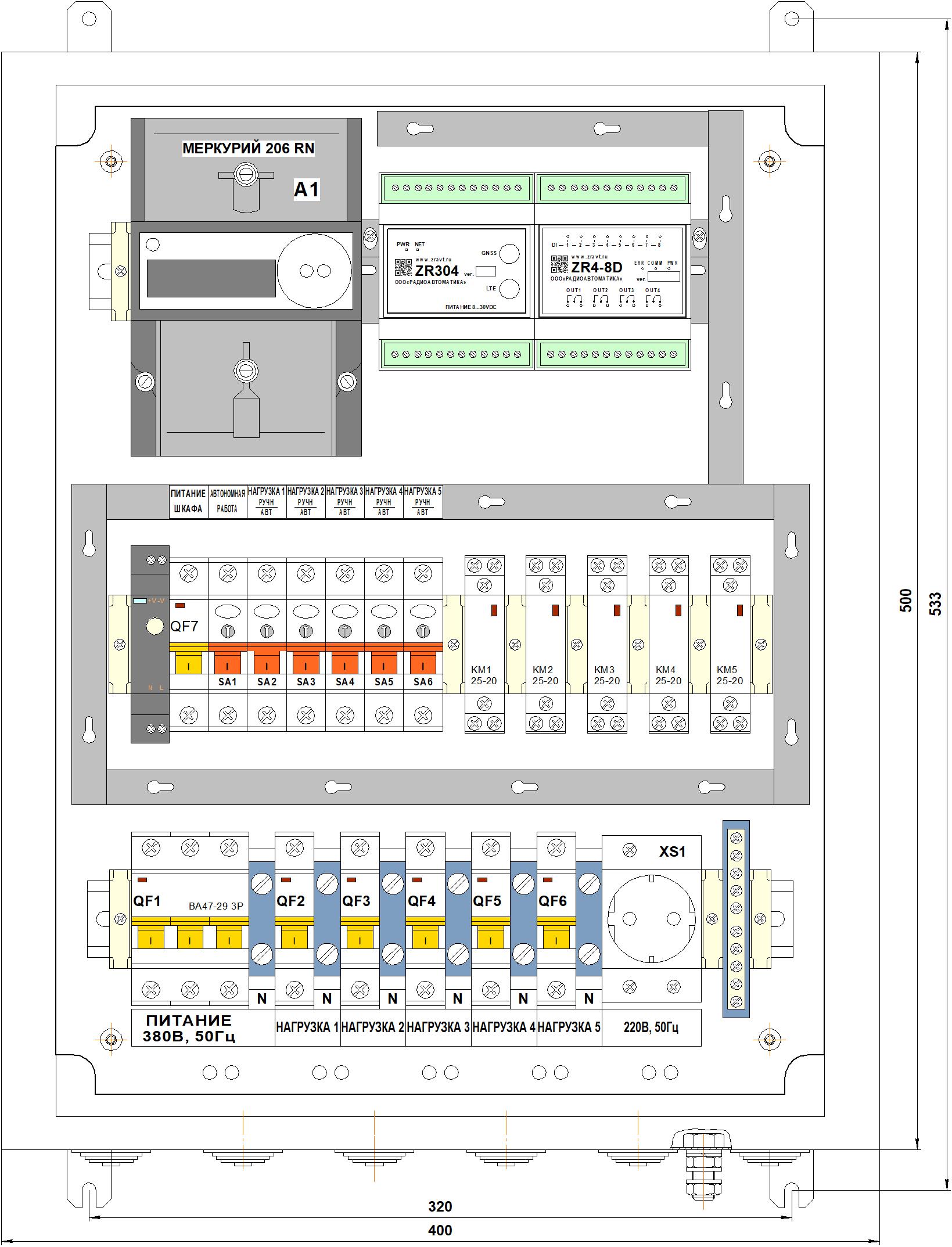

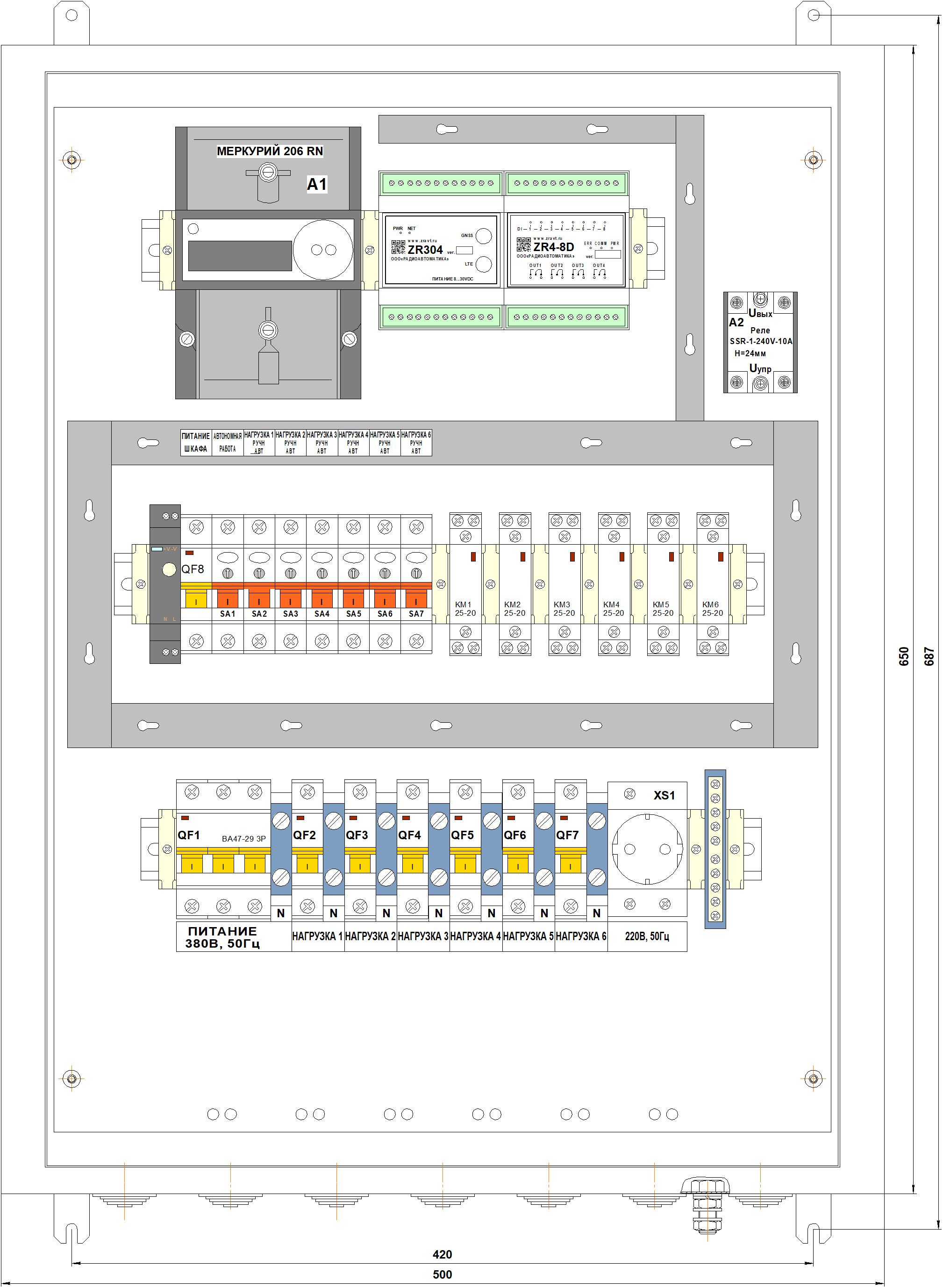

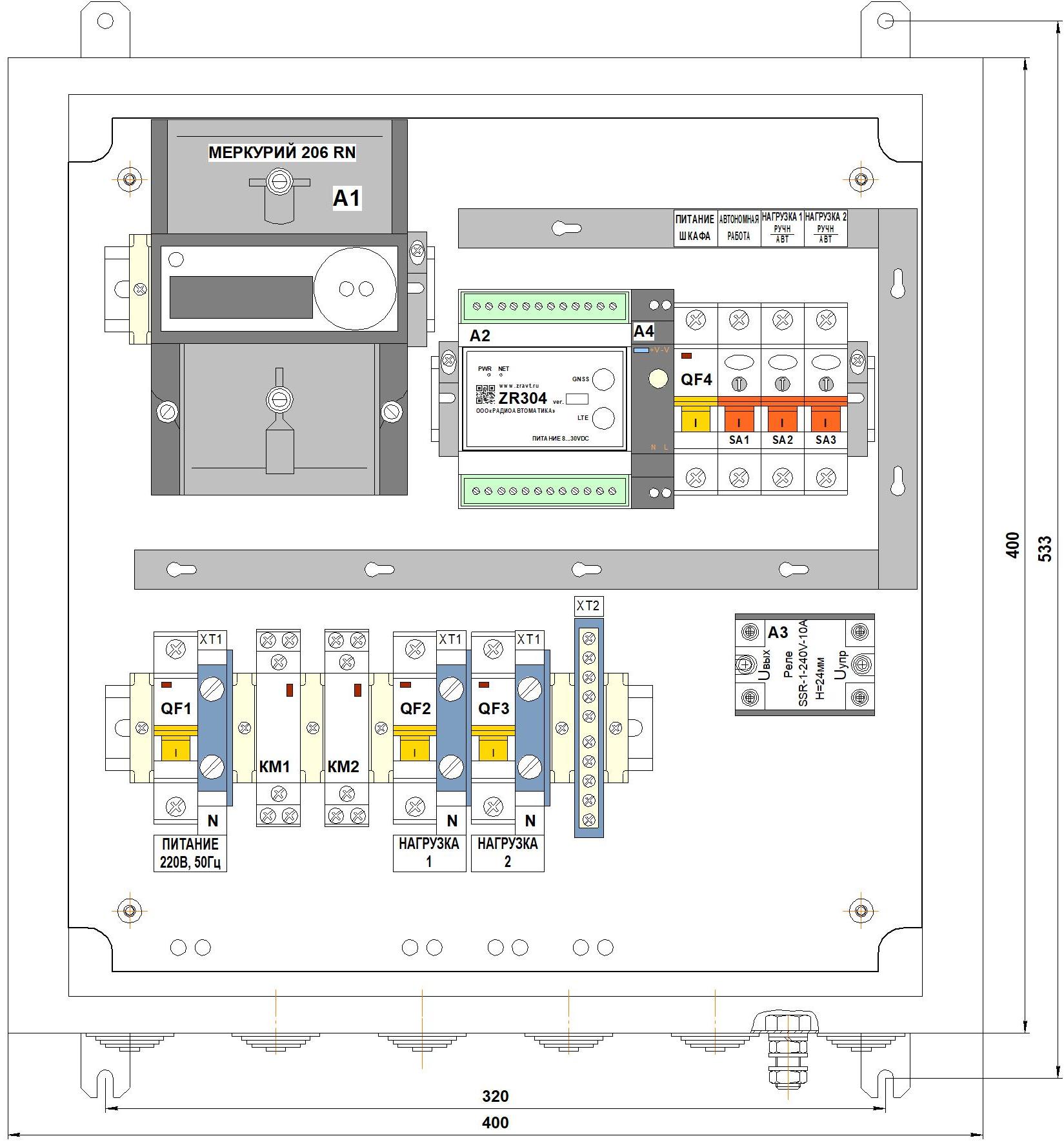

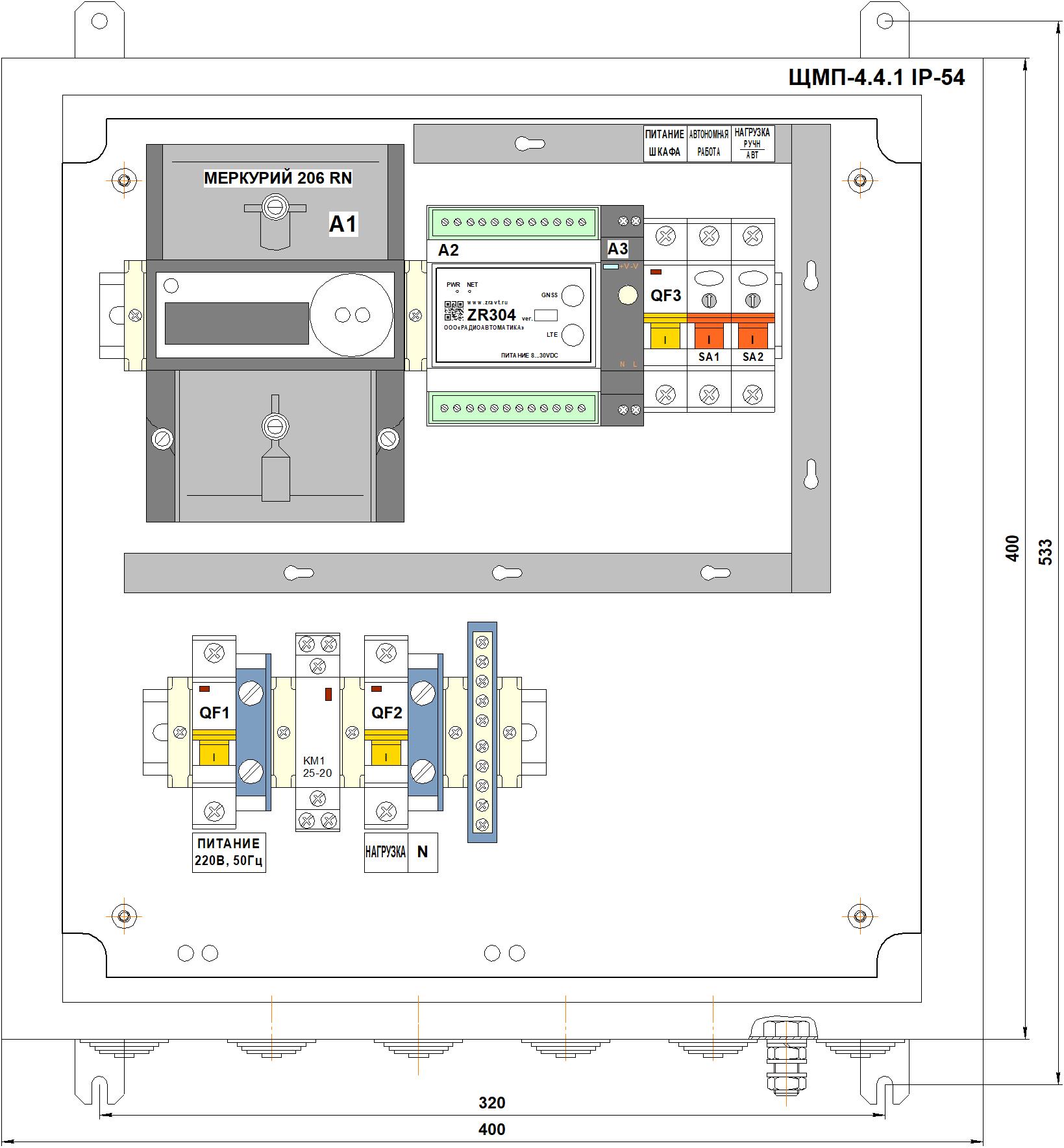

10А	СПЕКТР-1/10А/1Пх1-МТ-220 P=2кВт (10А ~220В х 1шт) Состав и схема Чертеж	СПЕКТР-2/10А/1Пх2-МТ-220 P=4кВт (10А ~220В х 2шт) Состав и схема Чертеж	СПЕКТР-3/10А/1Пх3-МТ-220 P=6кВт (10А ~220В х 3шт) Состав и схема Чертеж	СПЕКТР-4/10А/1Пх4-МТ-220 P=8кВт (10А ~220В х 4шт) Состав и схема Чертеж	СПЕКТР-5/10А/1Пх5-МТ-220 P=10кВт (10А ~220В х 5шт) Состав и схема Чертеж	СПЕКТР-6/10А/1Пх6-МТ-220 P=12кВт (10А ~220В х 6шт) Состав и схема Чертеж

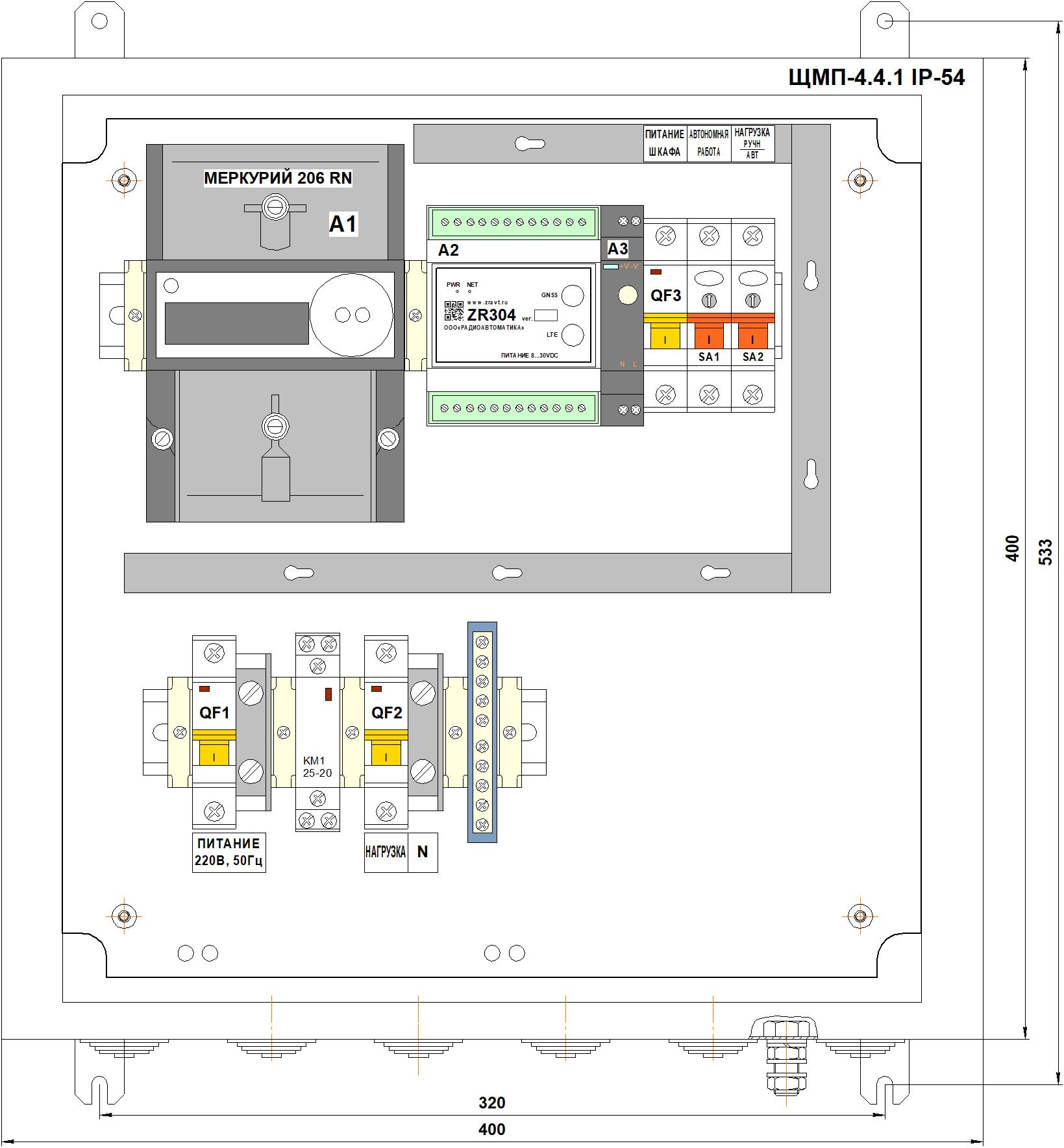

25А	СПЕКТР-1/25А/1Пх1-МТ-220 P=5.0кВт (25А ~220В х 1шт) Состав и схема Чертеж	СПЕКТР-2/25А/1Пх2-МТ-220 P=10кВт (25А ~220В х 2шт) Состав и схема Чертеж	СПЕКТР-3/25А/1Пх3-МТ-220 P=12кВт (20А ~220В х 3шт) Состав и схема Чертеж	-	-	-
40А	СПЕКТР-1/40А/1Пх1-МТ-220 P=8кВт (40А ~220В х 1шт) Состав и схема Чертеж	-	-	-	-	-

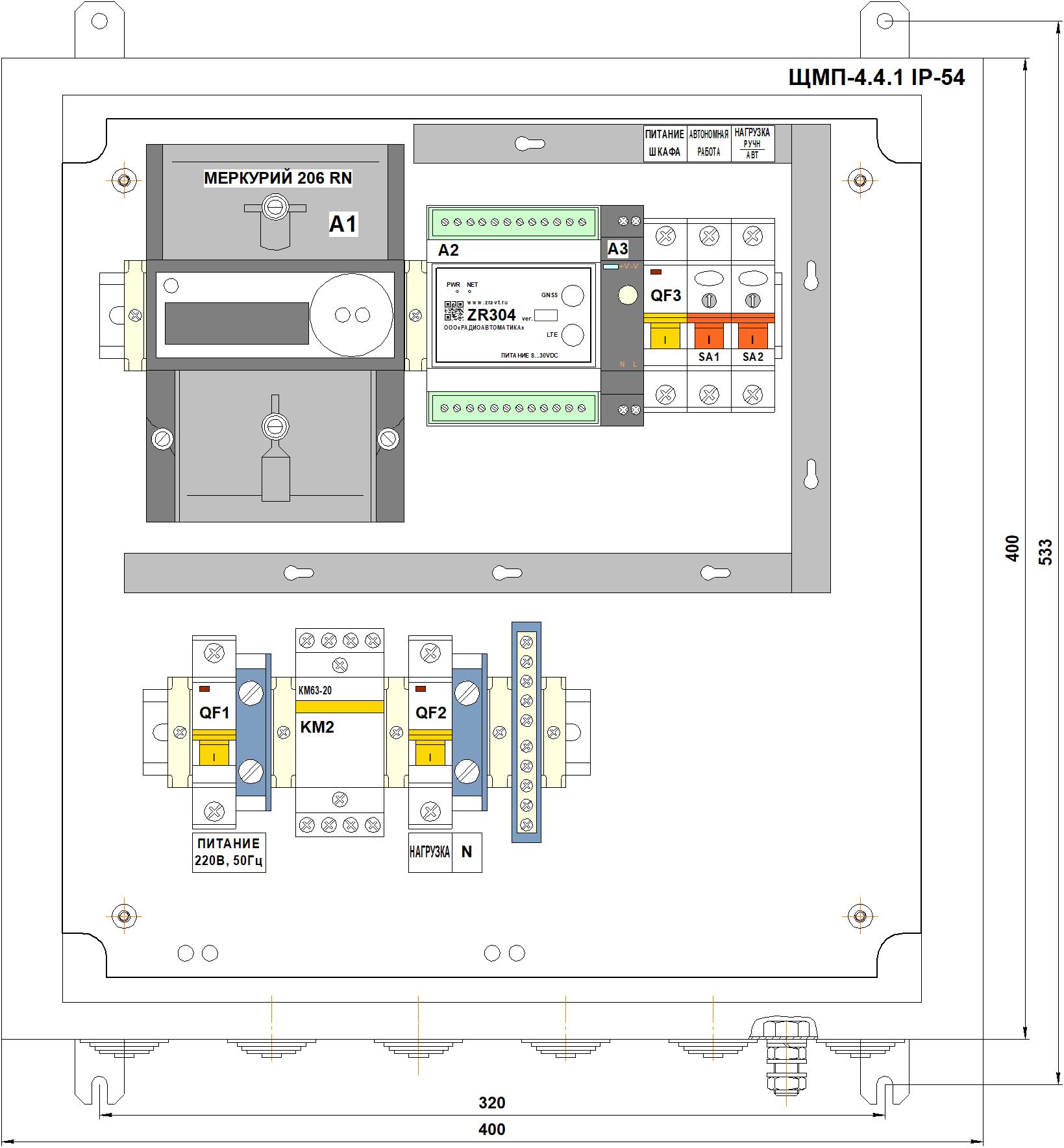

63А	СПЕКТР-1/63А/1Пх1-МТ-220 P=12кВт (63А ~220В х 1шт) Состав и схема Чертеж	-	-	-	-	-
